Bestimmung der Anschlussleistung – einfacher als gedacht.

Berechnung nach SIA 2060

Elektroladestationen am Wohnort werden immer stärker nachgefragt. Doch wie ermittle ich die richtige Anschlussleistung? Hilft mir die Formel der SIA dabei? Welche Rolle spielt das Lastmanagement? Diese und weitere Fragen beantworten Ihnen unsere EM e-mobility Experten in diesem Beitrag.

Bei einer oder zwei Ladestationen können wir von den üblichen 11 kW pro Station ausgehen. Bei 400 V Drehstrom entspricht dies rund 16 A pro Station. Bei drei Ladestationen vom Typ 11 kW werden bereits 33 kW beziehungsweise 48 A benötigt, wenn alle drei Fahrzeuge gleichzeitig geladen werden. Zusammen mit dem restlichen Energiebedarf des Gebäudes kann dies den Hausanschluss überlasten.

Ein Lastmanagement ist unentbehrlich

Ein statisches oder noch besser ein dynamisches Lastmanagementsystem verteilt die Last auf alle angeschlossenen Fahrzeuge, damit der Hausanschluss bzw. die Anschlussleistung zu keinem Zeitpunkt überlastet bzw. überschritten wird. Ein dynamisches Lastmanagement bezieht zusätzlich den Gesamtenergiebedarf des Gebäudes mit ein.

Kleiner als gedacht

Laut SIA 2060 liegt die durchschnittliche Fahrleistung eines Autos bei rund 35 km/Tag. Rechnen wir zur Sicherheit mit 50 km/Tag und der Einfachheit halber mit einem Durchschnittsverbrauch von 20 kWh/100 km, müssen pro Tag nur 10 kWh nachgeladen werden. Legen wir 10 Stunden Standzeit zugrunde, ergibt dies exakt 1 kWh Ladeleistung, bzw. bei 400 V rund 1,5 A pro Fahrzeug.

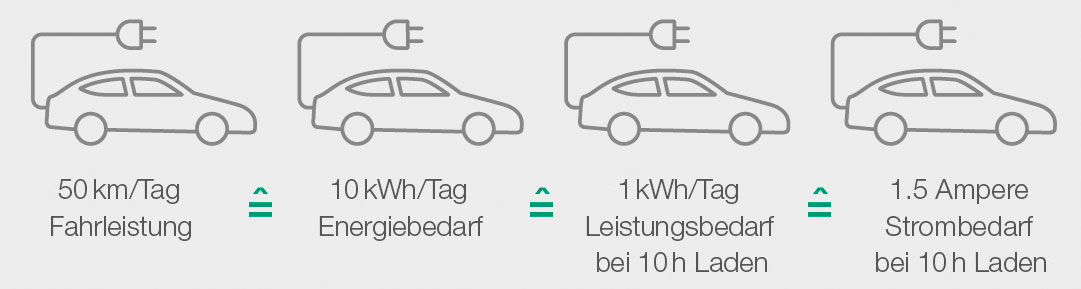

Theoretischer Energie- und Leistungsbedarf eines E-Fahrzeuges mit einem Durchschnittsverbrauch von 20 kWh/100 km


Ein E-Fahrzeug benötigt in der Regel mindestens 6 A, um den Ladevorgang zu starten, d.h. 1,4 kW pro Fahrzeug. Mit einem intelligent konfigurierten Lastmanagement lassen sich bei einer Anschlussleistung von insgesamt 22 kW und 32 A über Nacht ungefähr 15 Fahrzeuge laden.

Berechnung der Anschlussleistung nach SIA 2060

Die SIA 2060, betrachtet die Anschlussleistung aus Sicht des Leistungsbedarfs einer Ladeinfrastruktur. Die Berechnung erfolgt nach der Formel, die hier in vereinfachter Form wiedergeben wird:

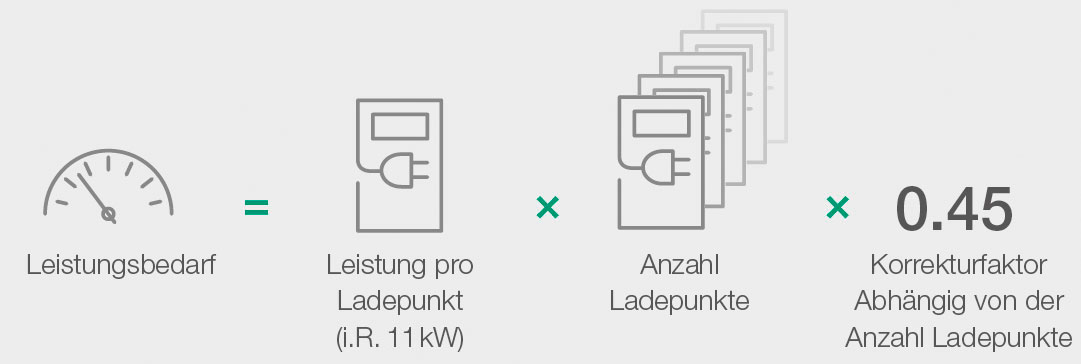

Berechnung des Leistungsbedarf nach SIA 2060

Leistung der Ladepunkte (kW) = Anzahl Ladepunkte (n) × Nennleistung des Ladepunkts (kW) × Korrekturfaktor (aus nachfolgender Tabelle)

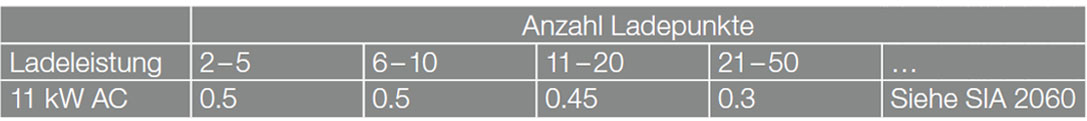

Auszug aus SIA 2060
