Daniele e ABB free@home®: la casa diventa una Smart Home

Daniele e ABB free@home®: Perché sceglie questo sistema?

L’attenzione di Daniele è stata attirata da ABB free@home®, quando un cliente voleva installare un videocitofono sulla porta di casa. La moglie del cliente era sempre a casa da sola con i figli. La citofonia con video ha aggiunto, oltre alla sicurezza, anche il comfort. ABB free@home® ha offerto un concetto globale convincente di collegamento in rete con controllo di accesso e automazione domestica, promettendo un’elevata affidabilità ed entusiasmando da allora lui e i suoi clienti con funzioni pratiche.

ABB free@home®: come è strutturato il sistema, come funziona dal punto di vista tecnico?

Il fulcro dell’impianto ABB-free@home®® è il System Access Point come interfaccia nella rete domestica. In questo modo è possibile l’accesso tramite smartphone, tablet e computer. Attraverso la tecnologia bus a 2 fili, il System Access Point è collegato sul campo con vari sensori e attuatori.

Attuatori e sensori
Per ABB-free@home® sono disponibili attuatori per la commutazione, la regolazione e il controllo. Sono possibili due esecuzioni: decentralizzata come unità sensore/attuatore, o centralizzata come attuatore con montaggio in serie. L’installazione può essere realizzata in modo flessibile e combinabile, centralizzata o decentralizzata. Con l’installazione degli attuatori centrali in serie nel quadro elettrico, il montaggio dei sensori diventa ancora più semplice, poiché nella scatola da incasso si trova solo la linea bus. Con questa variante è possibile ridurre i costi per ogni canale. Attraverso gli ingressi binari da incasso anche i sensori tradizionali, come ad es. i contatti alle finestre, possono essere integrati nel sistema.

ABB free@home® si dimostra flessibile nella posa del cavo bus verde
È possibile un collegamento in serie o una struttura ad albero, o una distribuzione a forma di stella. In futuro i sensori wireless consentiranno l’allestimento successivo in luoghi dove non è possibile la posa del cavo bus.

La progettazione

Stefan Müller vuole che, prima di tutto, Daniele gli sottoponga una proposta di realizzazione e poi un’offerta.

Daniele opta per unità decentralizzate di attuatori/sensori “all in one”. Così il carico viene attivato come in un’installazione tradizionale proprio dove sono collocati gli interruttori o i sensori. In questo modo egli evita lunghe linee aggiuntive dal distributore all’utente.

Nella distribuzione prevede lo spazio per i necessari dispositivi in serie. Per il cavo bus egli prevede una tubazione separata e rende accessibili combinazioni più grandi, nel caso in cui in un secondo momento anche l’impianto luce vada controllato tramite free@home®. La simulazione di presenza viene avviata tramite app, Daniele non deve prevedere per questo niente di specifico.

Il padrone di casa chiede subito a Daniele le canaline supplementari presenti nell’offerta. Anche se fosse possibile un allestimento successivo con componenti wireless: i costi aggiuntivi per i tubi alla fine sono così bassi, che Stefan Müller acconsente.

L’implementazione a casa di Stefan Müller: Installazione e messa in funzione dei componenti ABB free@home®

Nell’ambito dell’installazione elettrica, Daniele e l’apprendista Ivo cominciano innanzitutto a posare i tubi aggiuntivi per il cavo bus.

Le funzioni sono così tante, che Daniele tenta di prevedere il futuro.
“Per fortuna lo hai previsto decentralizzato”, dice Ivo a Daniele, “così non dobbiamo tirare tutti i cavi delle tapparelle fino alla distribuzione principale”. “Avremo ancora bisogno delle canaline” sghignazza Daniele. “Perché?” chiede un po’ seccato Ivo, che aveva studiato esattamente i progetti e non ha idea di quello che vuole installare Daniele. “Lo vedrai, non sarà l’ultima volta che veniamo qui,” replica Daniele. Adesso ride, “dopo aver visto il videocitofono alla porta, vorranno anche quello.” Ivo ora ha capito cosa intendeva dire Daniele. “Hai montato la stazione meteo da qualche parte?” chiede, “Anche quella potrebbe essere un’idea in questa casa: comandare le tapparelle in base al tempo.” Daniele annuisce, “Te l’ho detto, torneremo qui, ci scommetti…?”

System Access Point : collegamento con l’app e il sistema free@home®
Nella fase successiva, Daniele aiuta Ivo a tirare il cavo bus. Con il montaggio delle unità combinate di sensori/attuatori, devono ancora aspettare fino a quando lo stuccatore non è pronto. Il System Access Point come elemento centrale e interfaccia, invece, può già essere montato.

Messa in funzione e configurazione

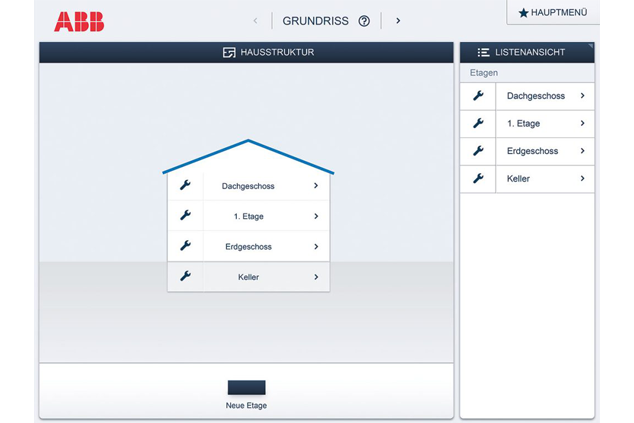

Le unità combinate di sensori/attuatori per il comando decentrato sono già pre-programmate, in modo tale che sia subito possibile una pratica messa in funzione. Dato che nel cantiere non è stato ancora installato nessun router e quindi nessun collegamento Wi-Fi, per la messa in funzione Daniele monta senza esitare una connessione di rete ad-hoc dal System Access Point al suo tablet. Più tardi il System Access Point sarà collegato con il router nella rete – via LAN o WLAN.

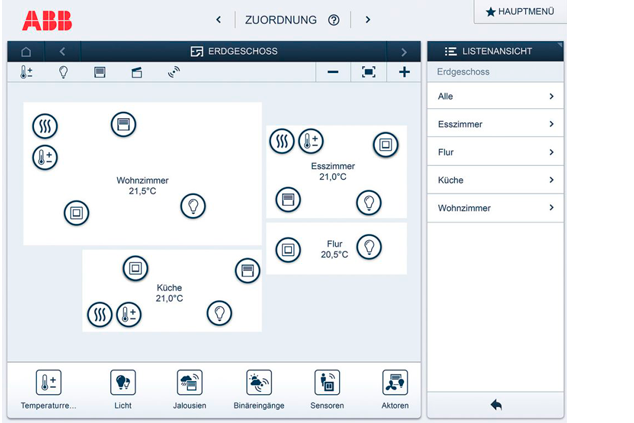

Stefan Müller può osservare da vicino come l’installatore programmi in breve tempo i tempi per l’apertura e la chiusura delle tapparelle.

Una volta installato, in futuro potrà egli stesso richiamare l’interfaccia utente sul computer, sul tablet o sullo smartphone e modificare facilmente le impostazioni, adeguandole alle sue esigenze. Con l’app gratuita ABB-free@home® sullo smartphone è ancora più comodo.
