Urs e KNX: la casa diventa una Smart Home

Stefan Müller vuole una Smart Home: Una casa unifamiliare deve diventare "smart"

Il sopralluogo: la futura smart home del cliente

Stefan illustra idee e desideri all’installatore elettricista Urs. Durante il sopralluogo in cantiere, l’elettricista coglie le richieste del suo cliente. Le tapparelle al piano terra, nelle due camere dei bambini e nella camera da letto al piano superiore dovranno essere automatizzate. Il committente desidera azionare le tapparelle anche con il telecomando. Per questa funzione il suo collega usava un’app sullo smartphone, ma il cliente sarebbe d’accordo anche per un telecomando tradizionale. Bene, pensa l’installatore elettricista: se le tapparelle devono essere elettriche, occorre un sistema di controllo “smart”.

La progettazione

Stefan Müller vuole che, prima di tutto, Urs gli sottoponga una proposta di realizzazione e poi un’offerta.

Per Urs, che ha realizzato la maggior parte degli impianti KNX nell’edilizia funzionale, la progettazione di questa casa unifamiliare è un gioco da ragazzi. Egli utilizza pulsanti KNX con indicatori LED, che si abbinano esternamente con gli altri interruttori presenti in casa. Perciò mediante i LED si può visualizzare, ad esempio, se la simulazione di presenza è attiva o meno.

Pratica combinazione di attuatori sotto muro e attuatori AMD

Per gli attuatori egli prevede gli attuatori sotto muro KNX per il piano superiore, evitando così le linee nella distribuzione principale. Per le tapparelle al piano terra, invece, prevede un attuatore multiplo come dispositivo di montaggio in serie (AMD) nella distribuzione principale.

Canaline per eventuali ampliamenti

Quando progetta un impianto KNX di questo tipo, Urs solitamente parte dal presupposto che ci saranno ulteriori ampliamenti in futuro. Pertanto, da un lato egli dimensiona la distribuzione principale in modo che successivamente sia possibile inserire sufficienti dispositivi AMD. Dall’altro lato egli colloca alcune canaline aggiuntive dalla distribuzione principale alle scatole di derivazione, in modo che ci sia spazio a sufficienza in caso di allestimento successivo di luci o altre applicazioni.

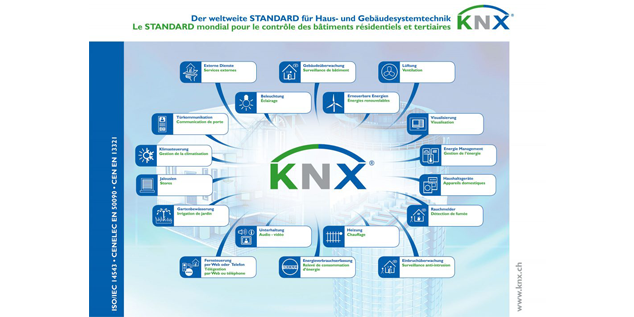

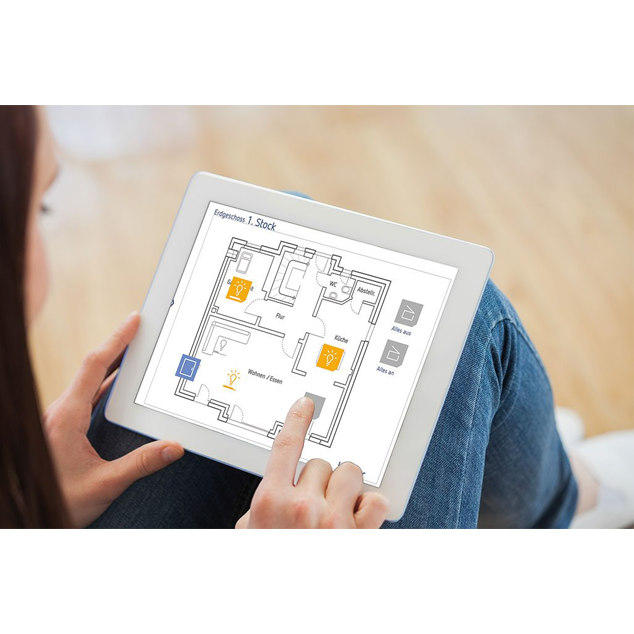

Interfaccia del router per il controllo tramite app

Per il controllo tramite app è disponibile un’interfaccia IP KNX del router. Per la simulazione di presenza Urs prevede un pulsante sulla porta d’ingresso, la cui funzione può essere programmata liberamente. Un LED indica lo stato corrispondente.

Una simulazione di presenza solo per poche tapparelle?

Quando parla dell’offerta con Stefan Müller, il committente mette in discussione questo pulsante in maniera molto critica: “Non credo che dovremo comandare le tapparelle dalla porta d’ingresso. È sufficiente se per ogni stanza, e centralmente per ogni piano, oppure per ciascuna facciata, si riesce a controllarle mediante telecomando o tramite app.” Urs spiega al committente che questo pulsante è progettato per avviare la simulazione di presenza quando si esce di casa, e per arrestarla al rientro. Stefan Müller mantiene il suo scetticismo, ma non vuole stare là a discutere a lungo per un solo interruttore. Non capisce il motivo per cui interrompere la programmazione temporale per l’apertura e la chiusura delle tapparelle. Su al mattino, giù alla sera: l’importante è che funzioni.

L’implementazione a casa di Stefan Müller: Installazione e messa in funzione dei componenti KNX

Con l’installazione sono già stati montati le canaline e i distributori necessari. L’alimentazione di tensione per il bus, così come il gateway IP KNX vengono montati rapidamente nel distributore principale, e anche gli attuatori multipli AMD per le tapparelle sono pronti poco dopo. Urs ha inserito prima il cavo KNX e ora collega tutti i sensori e gli attuatori. Sul lato del carico devono essere collegate le linee delle tapparelle agli attuatori. Urs ha già assegnato un indirizzo fisico a tutti i sensori e agli attuatori nell’ETS. In questo modo egli può intervenire su di essi direttamente durante la messa in funzione, senza dover premere in loco il pulsante di programmazione per ogni apparecchiatura. Ormai ci siamo: Urs può iniziare con la messa in funzione.

Messa in funzione e configurazione

Urs ha programmato l’intero immobile in ufficio con il software ETS e ora deve solo collegare il suo computer portatile al bus KNX utilizzando l’interfaccia IP KNX esistente. Successivamente egli deve solo scaricare, e testare, le applicazioni aggiornate per ciascun dispositivo.

L’appetito vien mangiando: Il committente, Stefan Müller, si rivolge a Urs con nuove esigenze di Smart Home

Poco dopo la messa in funzione il committente avanza già nuove pretese. Desidera la simulazione di presenza anche per le luci presenti nelle diverse stanze. Stefan Müller ha ragione, naturalmente. Al piano terra Stefan Müller desidera integrare i faretti a LED nel corridoio e quelli nel soggiorno. Al piano superiore vuole integrare la lampada da soffitto in camera da letto.

Urs è sempre scettico quando si tratta di rendere accessibile solo un meccanismo con KNX. È per questo che egli si assicura sempre di prevedere alcune canaline per eventuali ampliamenti. L’espansione ora è semplice: Egli sostituisce gli interruttori meccanici esistenti con i pulsanti, installa un ingresso binario SM KNX, da lì tira il cavo bus nel distributore secondario e porta di nuovo anche i carichi dalla scatola di derivazione direttamente alla distribuzione. Qui ora si possono montare e collegare gli attuatori di commutazione AMD KNX. Infine è necessario aggiornare la programmazione nell’ETS. A questo scopo Urs collega il suo portatile al bus e integra la luce nella simulazione di presenza.

Molte volte quello che si è progettato sulla carta non è poi l’ideale nella realtà. Urs spinge quindi Stefan Müller, ad annotare e riunire assieme le eventuali richieste di cambiamento nel prossimo futuro, in modo da poterle realizzare. Con la ricca offerta di prodotti dei vari produttori possono essere implementate molte richieste anche in un secondo momento: sia che si tratti dell’integrazione di un sistema multiroom per la musica, di un sistema di allarme, o di rilevatori di fumo, del controllo vocale e di molto altro ancora.

Quando egli saluta Stefan Müller alla conclusione dei lavori, l’occhio del padrone di casa cade proprio su questo pulsante. “Sì, ora questo pulsante ha davvero un senso”, dice Stefan Müller sghignazzando, e aggiunge di avere sicuramente altre idee per utilizzare KNX negli anni a venire. Urs ride e commenta seriamente, “Può prendersi tutto il tempo che vuole, KNX esiste già da 25 anni e ci sarà ancora a lungo. Tutto ciò che adesso è già stato installato su KNX, funzionerà anche dopo l’aggiornamento – un grande vantaggio di KNX!”
