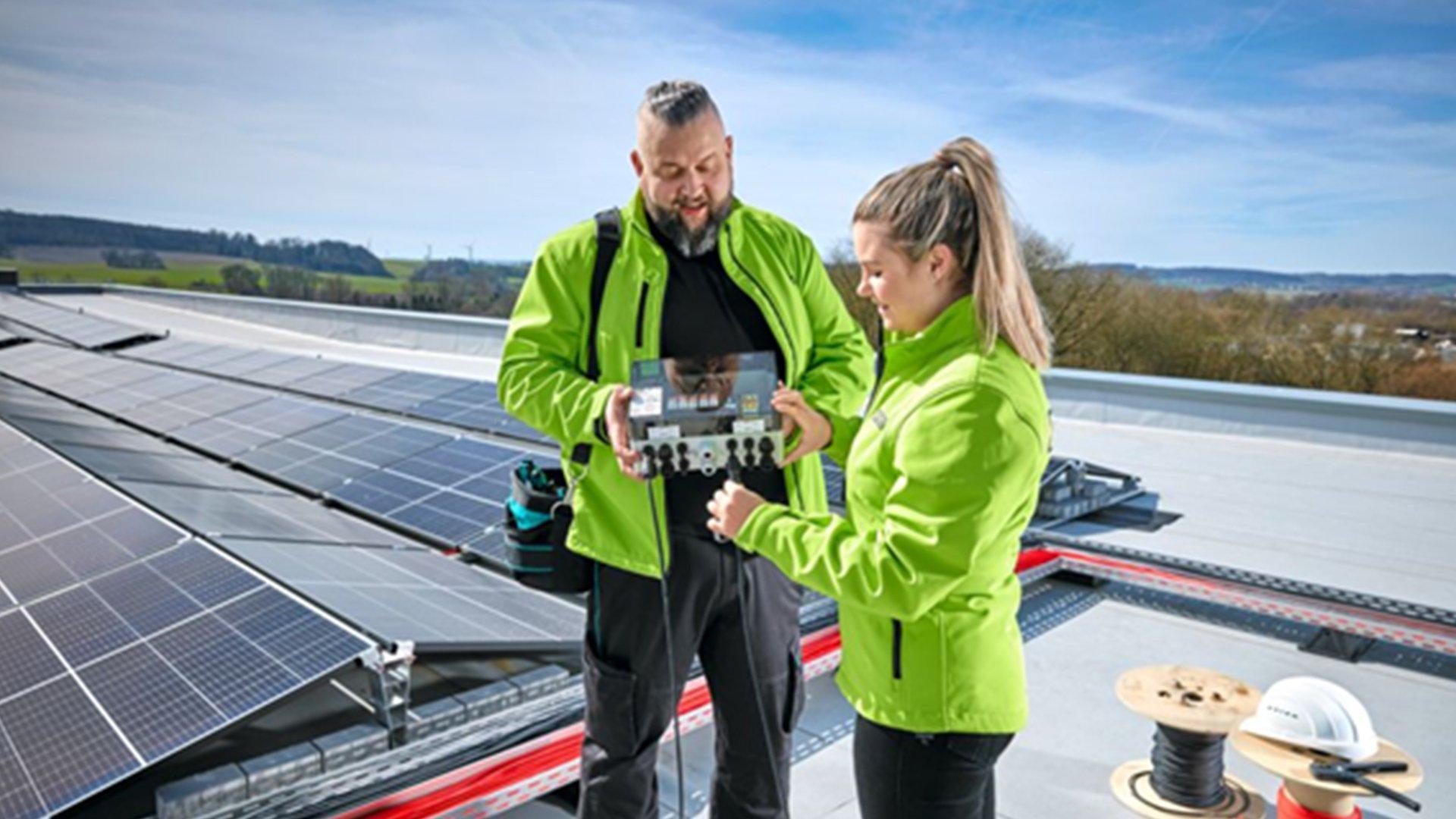

Per una protezione completa di un edificio contro gli effetti dei fulmini e delle sovratensioni sono necessarie diverse misure di protezione coordinate. Queste possono essere suddivise grossolanamente nelle seguenti aree:

• Protezione esterna dai fulmini
• Protezione interna dai fulmini
• Messa a terra e circuito equipotenziale
• Sistema coordinato di SPD

La serie di norme IEC 61643 classifica le aree di applicazione degli scaricatori di sovratensione nei sistemi a bassa tensione, nelle reti di telecomunicazione e di segnalazione e negli impianti fotovoltaici. I requisiti di sistema sono molto diversi e le soluzioni variano di conseguenza. Vale la pena dare un'occhiata più da vicino a queste applicazioni.

Aspetti importanti per l'installazione degli SPD negli impianti fotovoltaici

Nella progettazione e nell'installazione degli SPD a contatto con gli impianti FV, è necessario fare una distinzione fondamentale tra sistemi strutturali (edifici) e sistemi a terra. Nel caso degli impianti strutturali, l'impianto FV fa parte della struttura dell'edificio ed è collegato all'installazione di impianti elettrici. I seguenti aspetti sono rilevanti per la corretta progettazione e installazione degli SPD in questi sistemi:

• Parametri del sistema di alimentazione: Tipo di rete, tensione nominale e corrente di cortocircuito
• Livello di protezione dai fulmini (LPL) da raggiungere
• Esistenza di un impianto parafulmine esterno e numero di calate dell'impianto parafulmine esterno
• Rispetto della distanza di separazione
• Luogo di installazione dell'inverter
• Lunghezza dei cavi tra i dispositivi da proteggere

Raccomandazioni secondo la norma IEC 61643-32

In base al profilo delle caratteristiche dell'impianto FV da proteggere, la norma IEC 61643-32 fornisce raccomandazioni per la posizione di installazione degli SPD e requisiti per le loro prestazioni. Viene fatta una distinzione tra edifici con e senza sistema di protezione dai fulmini esterno.

Per una protezione efficace del sistema, la norma IEC 61643-32 fornisce informazioni sul numero di SPD da installare e sulla loro posizione ottimale. Per mettere a contatto l'inverter, si raccomanda di installare gli SPD il più vicino possibile all'inverter. Se la lunghezza del cavo tra il modulo FV e l'inverter supera i 10 metri, è necessario installare un dispositivo di protezione aggiuntivo all'altra estremità del cavo, nell'area del modulo FV, al fine di proteggerlo efficacemente.

Negli impianti con sistemi di protezione dai fulmini esterni in cui non è possibile mantenere la distanza di separazione, le cornici metalliche e i sistemi di supporto dei moduli FV devono essere collegati al sistema di protezione dai fulmini in modo che siano in grado di sopportare le correnti di fulminazione diretta. In questo caso, è necessario installare un SPD di tipo 1 in ogni punto di installazione, indipendentemente dalla lunghezza del cavo, poiché tutti i cavi dell'impianto FV sono considerati percorsi paralleli alle linee di compensazione del potenziale e alle calate dell'edificio e devono sopportare correnti parziali da fulmine.
