Interruttore e protezione dei motori

Soluzioni flessibili, semplici e intelligenti per un funzionamento sicuro del sistema

I motori sono indispensabili in numerose applicazioni industriali e devono essere efficacemente commutati e protetti per garantire un funzionamento affidabile e sicuro. A questo scopo vengono utilizzati diversi dispositivi di commutazione, come gli interruttori automatici di protezione motore e i contattori.

Interruttori automatici di protezione motore, contattori e loro funzionamento
Gli interruttori automatici di protezione motore sono dispositivi per la commutazione, la protezione e il disinserimento di circuiti con carichi prevalentemente motorizzati. Allo stesso tempo, proteggono questi motori dalla distruzione dovuta al blocco dell'avviamento, al sovraccarico, al cortocircuito e al guasto di un conduttore esterno nelle reti trifase. Gli interruttori di protezione del motore monitorano continuamente il flusso di corrente al motore e intervengono se la corrente supera un valore limite predefinito. In caso di cortocircuito, il salvamotore si attiva e spegne il motore per garantire la sicurezza. Gli interruttori automatici di protezione motore hanno uno sgancio termico o elettronico per proteggere l'avvolgimento del motore (protezione da sovraccarico) e uno sgancio elettromagnetico (protezione da cortocircuito).

L'intervento termico dell'interruttore automatico di protezione del motore è spesso basato su un elemento bimetallico che si piega quando si riscalda e fa scattare l'interruttore. La corrente di intervento viene impostata in base alla corrente nominale del motore per garantire una protezione adeguata. La misurazione elettronica della corrente si basa sul rilevamento del flusso di corrente al motore mediante sensori e componenti elettronici. Se la corrente supera un determinato valore di soglia, il microcontrollore attiva il salvamotore e interrompe l'alimentazione del motore. Questo metodo consente un monitoraggio preciso e rapido della corrente per proteggere il motore da sovraccarichi o altri guasti.

Esistono vari accessori che possono essere montati sugli interruttori automatici di protezione del motore per fornire funzioni e meccanismi di protezione aggiuntivi.

• Sgancio per sottotensione
• sgancio in derivazione
• Interruttore ausiliario
• Indicatore di intervento

I contattori sono spesso utilizzati nelle applicazioni industriali per controllare grandi carichi elettrici. Quando il circuito di controllo del contattore viene attivato, la bobina si eccita e genera un campo magnetico. Questo campo magnetico provoca la chiusura dei contatti del contattore, consentendo il passaggio di corrente al carico. Quando il circuito di controllo viene disattivato, la bobina si spegne e il campo magnetico scompare, aprendo i contatti e interrompendo il flusso di corrente al carico.

Efficacia, affidabilità, flessibilità e compatibilità con i quadri elettrici di Eaton
Eaton offre un'ampia gamma di prodotti che possono essere utilizzati per commutare e proteggere i motori, contribuendo a migliorare l'efficienza, la sicurezza e la durata delle apparecchiature industriali.

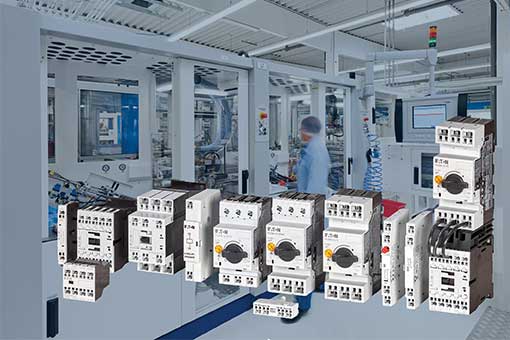

Gli interruttori automatici senza fusibili PKZ della serie Moeller di Eaton combinano protezione da cortocircuito e sovraccarico in un unico dispositivo. L'intera gamma da 0,1 a 65 A è coperta da due sole varianti. E con soli 18 tipi diversi. Ciò consente di risparmiare spazio e di semplificare la pianificazione del progetto.

Grazie alle loro caratteristiche speciali, gli interruttori automatici di protezione motore PKE con protezione elettronica da sovraccarico rappresentano un'interessante alternativa alla soluzione bimetallica. Nella loro struttura compatta e modulare, con blocchi di intervento a innesto per correnti del motore fino a 65 A, gli interruttori automatici di protezione motore offrono la massima flessibilità. Gli ampi intervalli di regolazione della corrente riducono significativamente il numero di varianti, minimizzando gli sforzi e i costi di progettazione.

I contattori DIL sono potenti, efficienti e flessibili. I contattori DIL possono essere utilizzati in tutto il mondo e coprono l'intera gamma di potenza, dai contattori mini (fino a 7 A) ai contattori sotto vuoto (fino a 3180 A).

Tutti gli interruttori automatici di protezione motore PKZ e PKE sono dotati degli stessi accessori. Sono inoltre compatibili con i contattori di potenza DIL e sono ideali per l'uso in combinazioni di avviatori.


Installazione facile e veloce con la tecnologia di connessione push-in
La tecnologia push-in offre vantaggi in termini di tempo e di costi in tutte le fasi del ciclo di vita di un quadro. Consente un cablaggio sicuro e semplice dei terminali di connessione con un solo clic. Questo non solo velocizza il cablaggio dei dispositivi di commutazione e automazione fino al 50%, ma offre anche una maggiore sicurezza grazie ai terminali resistenti agli urti e alle vibrazioni. Eaton offre interruttori automatici di protezione motore con tecnologia push-in per il cablaggio senza attrezzi di circuiti principali e ausiliari fino a 32 A, nonché di contattori di potenza e ausiliari. La gamma combina la connessione a vite e quella push-in in un unico dispositivo, rendendone molto semplice l'integrazione nei quadri elettrici esistenti.

Classe di efficienza energetica dei motori elettrici e predisposizione IE3
Secondo lo standard internazionale IEC 60034-30, i motori elettrici in classe di efficienza IE3 (Premium Efficiency) hanno un'efficienza superiore rispetto ai motori in classi di efficienza inferiori come IE1 (Standard Efficiency) o IE2 (High Efficiency). Un'elevata efficienza significa che il motore consuma meno energia per erogare la stessa potenza, con conseguente riduzione del consumo energetico e dei costi di esercizio. Gli interruttori di protezione del motore PKZ e PKE sono predisposti per l'IE3, commutano e proteggono il motore in modo sicuro e affidabile in caso di sovraccarico e cortocircuito. I valori di risposta degli sganci di corto circuito sono stati adattati alle maggiori correnti di avviamento dei motori IE3. In questo modo si evitano efficacemente i falsi interventi e si garantisce un funzionamento sicuro.
