Illuminazione di un campo sportivo: dalla progettazione illuminotecnica all’impiego dell’elicottero

Progettazione illuminotecnica e assistenza al progetto per l’illuminazione del campo sportivo di Yverdon

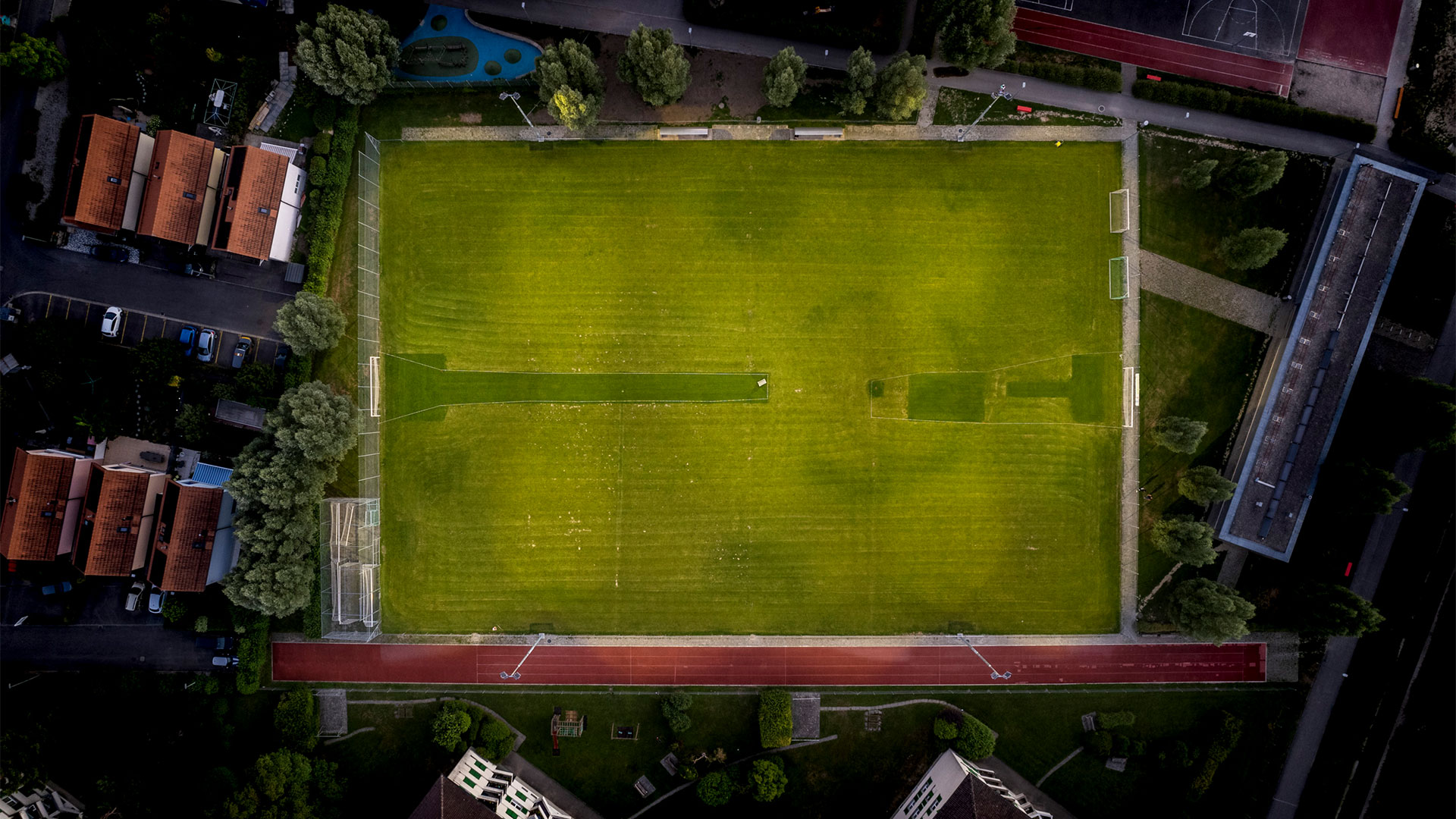

Il Comune di Yverdon-les-Bains era alla ricerca di una soluzione di elevata qualità per l’illuminazione del campo da calcio presso il centro sportivo Des Iles. L’illuminazione del campo non era più al passo con la tecnica e causava alti costi di manutenzione. EM Luce, in stretta collaborazione con l’azienda di installazioni elettriche Sedelec SA, ha sviluppato una soluzione sostenibile. Con il nuovo impianto si voleva realizzare un significativo risparmio energetico, ridurre i costi di manutenzione e ottimizzare la qualità della luce.

EM Luce ha partecipato a tutte le fasi del progetto: dalla messa a disposizione delle informazioni necessarie per la realizzazione delle fondamenta da parte dei muratori, all’organizzazione dell’elicottero per lo smontaggio e l’installazione dei pali, dall’impostazione delle lampade al coordinamento con l’installatore elettricista durante l’installazione dell’impianto.

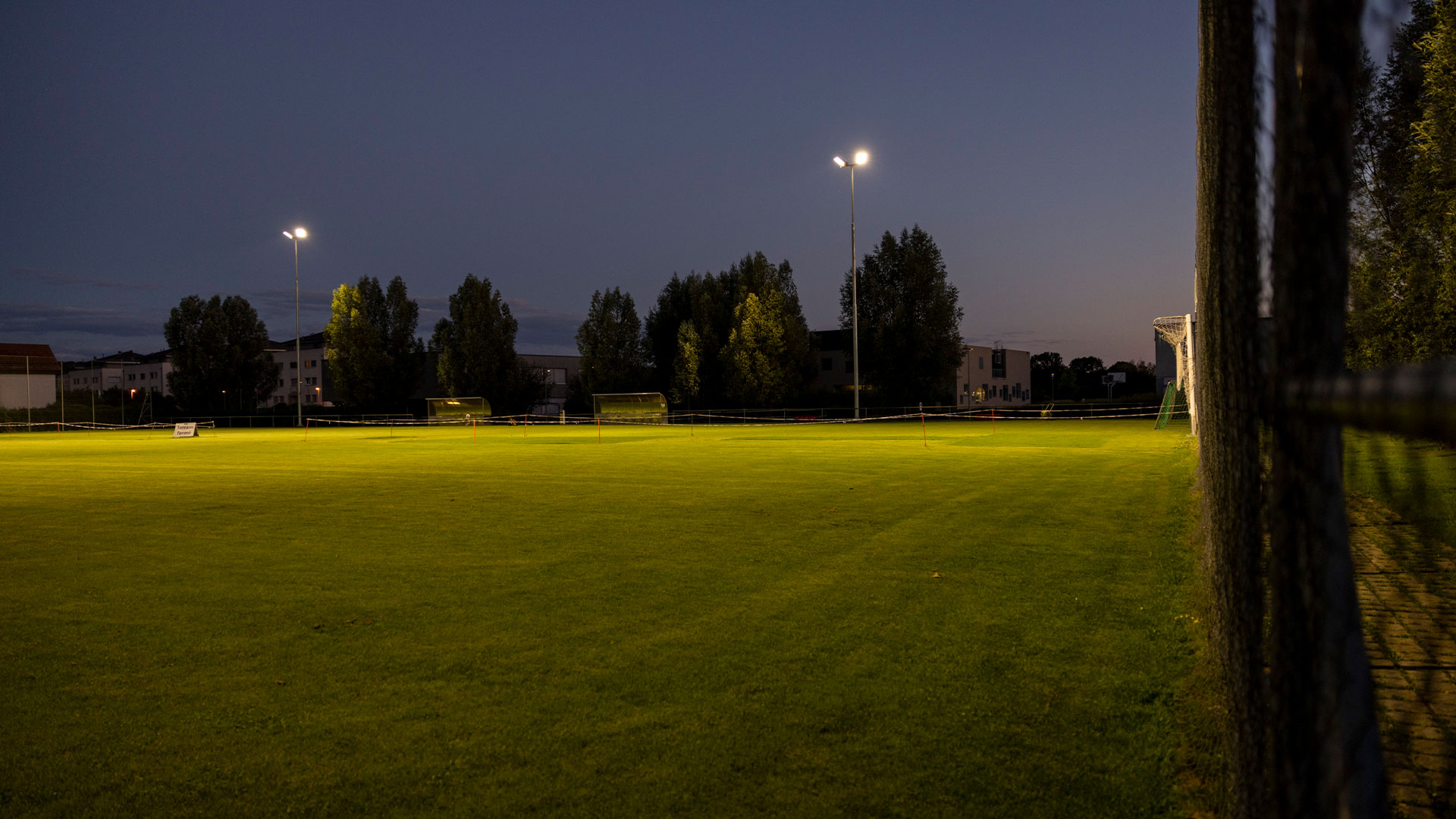

8 lampade anziché 12 garantiscono una migliore qualità della luce sul campo da calcio

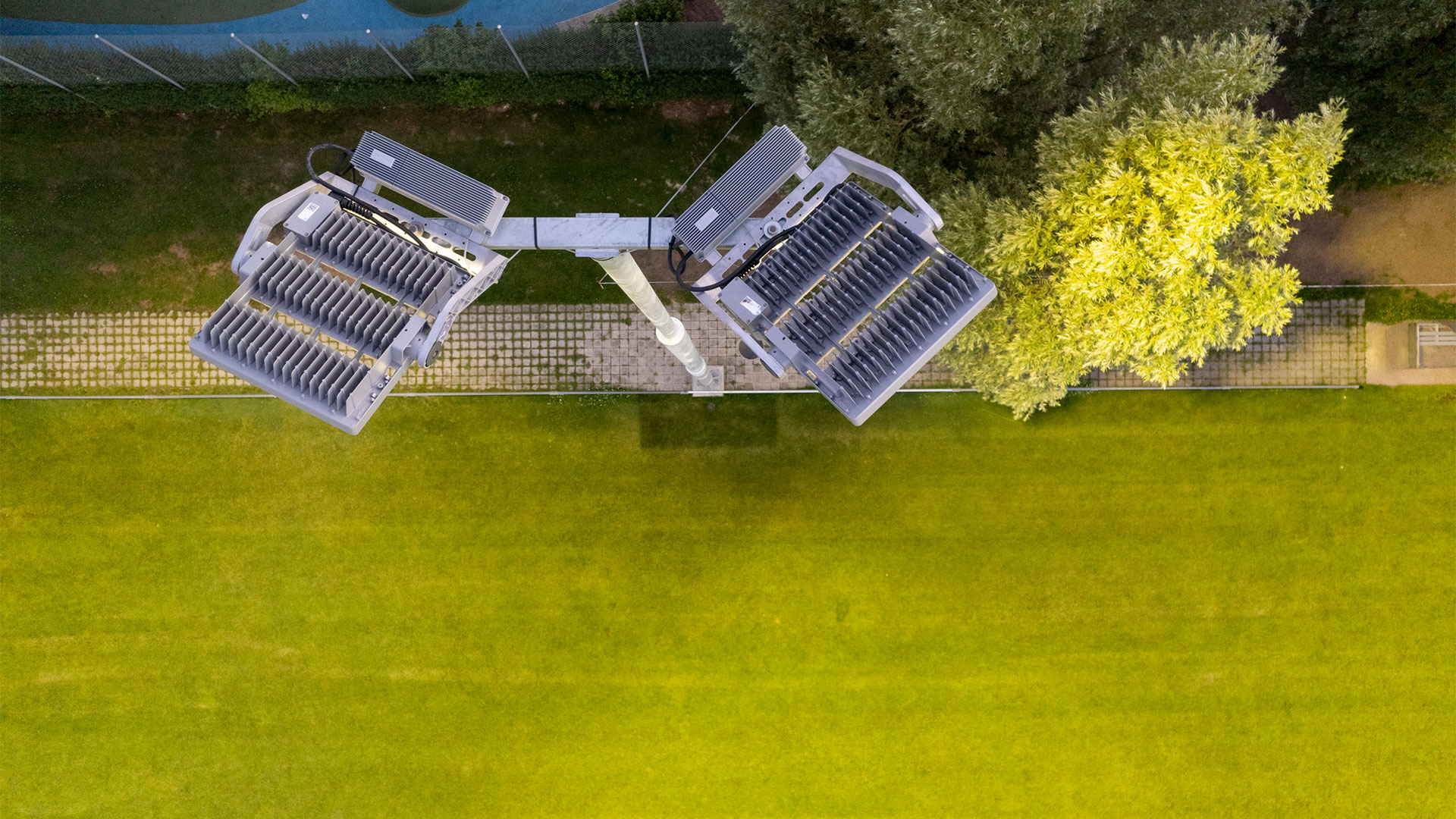

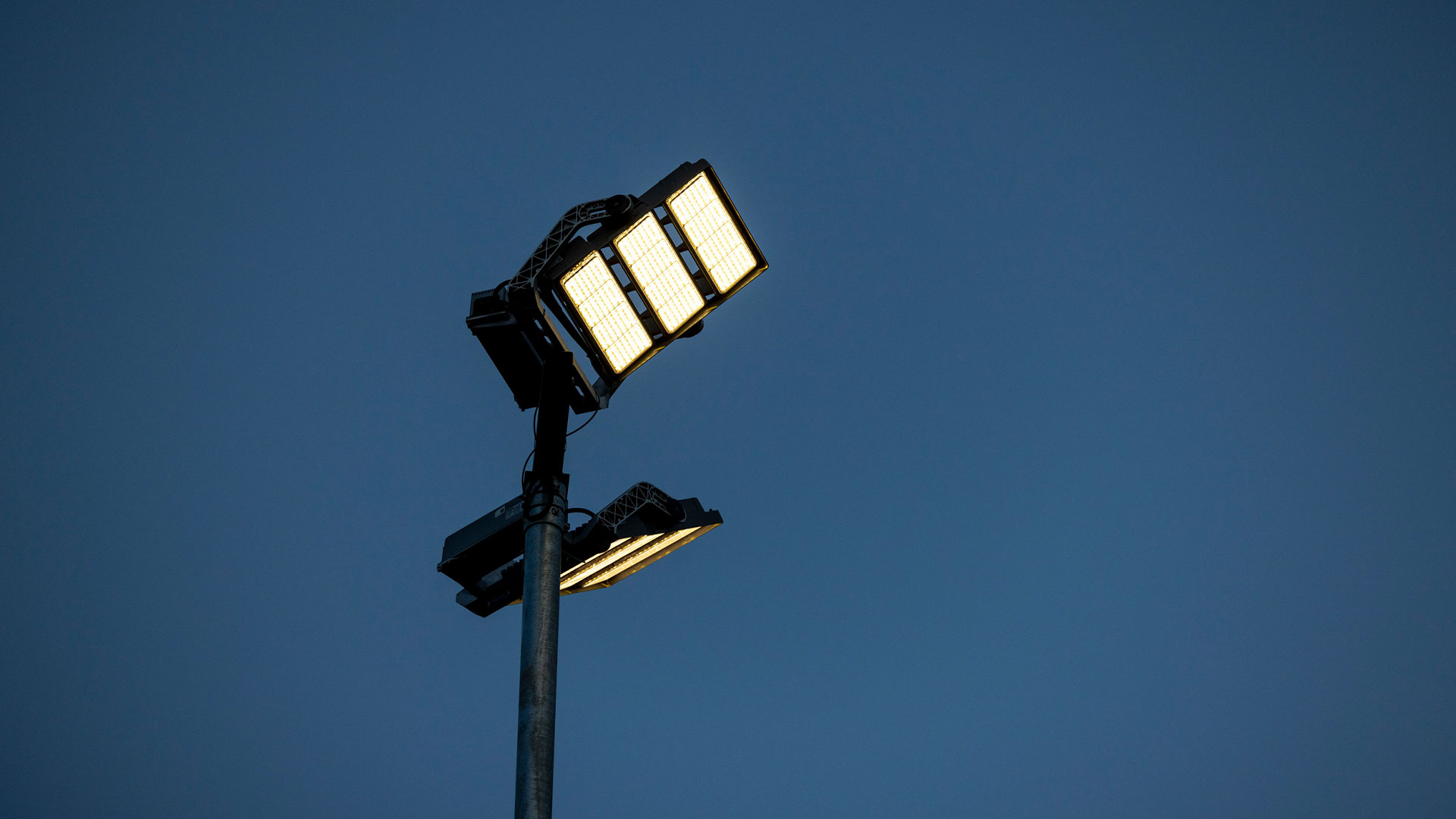

Il campo da calcio dell’impianto sportivo «Complexe sportif des Isles» era illuminato con lampade alogene a vapori metallici, appese a 6 pali in gruppi di due lampade. Jorge Gaspar, consulente illuminotecnico EM, ha proposto al cliente una soluzione completa anziché una sostituzione diretta. La progettazione illuminotecnica elaborata da EM prevedeva una riduzione del numero di lampade. La nuova soluzione LED comprende soltanto 4 pali con due lampade ciascuno.

I vantaggi della nuova soluzione:

• Risparmio energetico del 50%: grazie a efficienti lampade LED e al minor numero di punti luce
• Miglioramento della qualità della luce: elevata uniformità, illuminazione ottimale del campo e illuminazione istantanea al 100%
• Notevole riduzione dei costi di manutenzione: la durata di oltre 50.000 ore delle lampade abbatte gli elevati costi di manutenzione richiesti in precedenza.
• I nuovi punti luce installati a 18 m di altezza soddisfano sia i requisiti dell’Associazione Svizzera di Football sia le prescrizioni cantonali per l’illuminazione regolamentare dei campi di calcio.

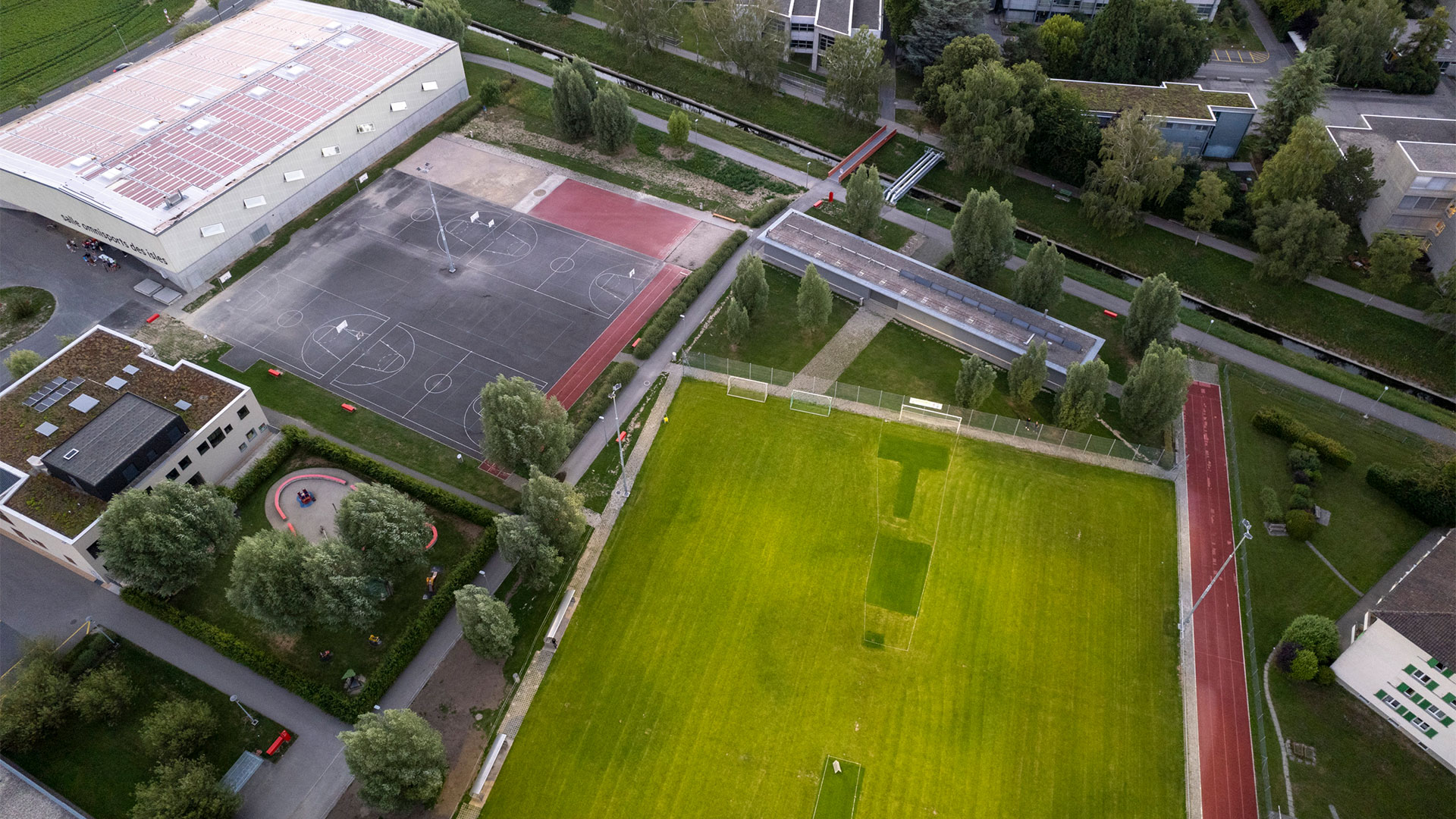

1 palo centrale illumina 4 campi da basket in modo uniforme e senza riflesso

Anche i campi da basket adiacenti sono stati dotati di un nuovo sistema di illuminazione. La progettazione illuminotecnica si è concentrata sull’ottenimento di condizioni di luce regolamentari e sulla massima efficienza. Per illuminare in modo ottimale i quattro campi, al centro è stato posizionato un pilone centrale. I quattro proiettori perfettamente orientati illuminano un campo ciascuno, in modo uniforme e senza riflesso. Grazie a un sistema di disattivazione automatica, dopo le 22:00 le luci si spengono e sull’impianto scende la quiete – per la felicità degli animali e degli abitanti della zona.

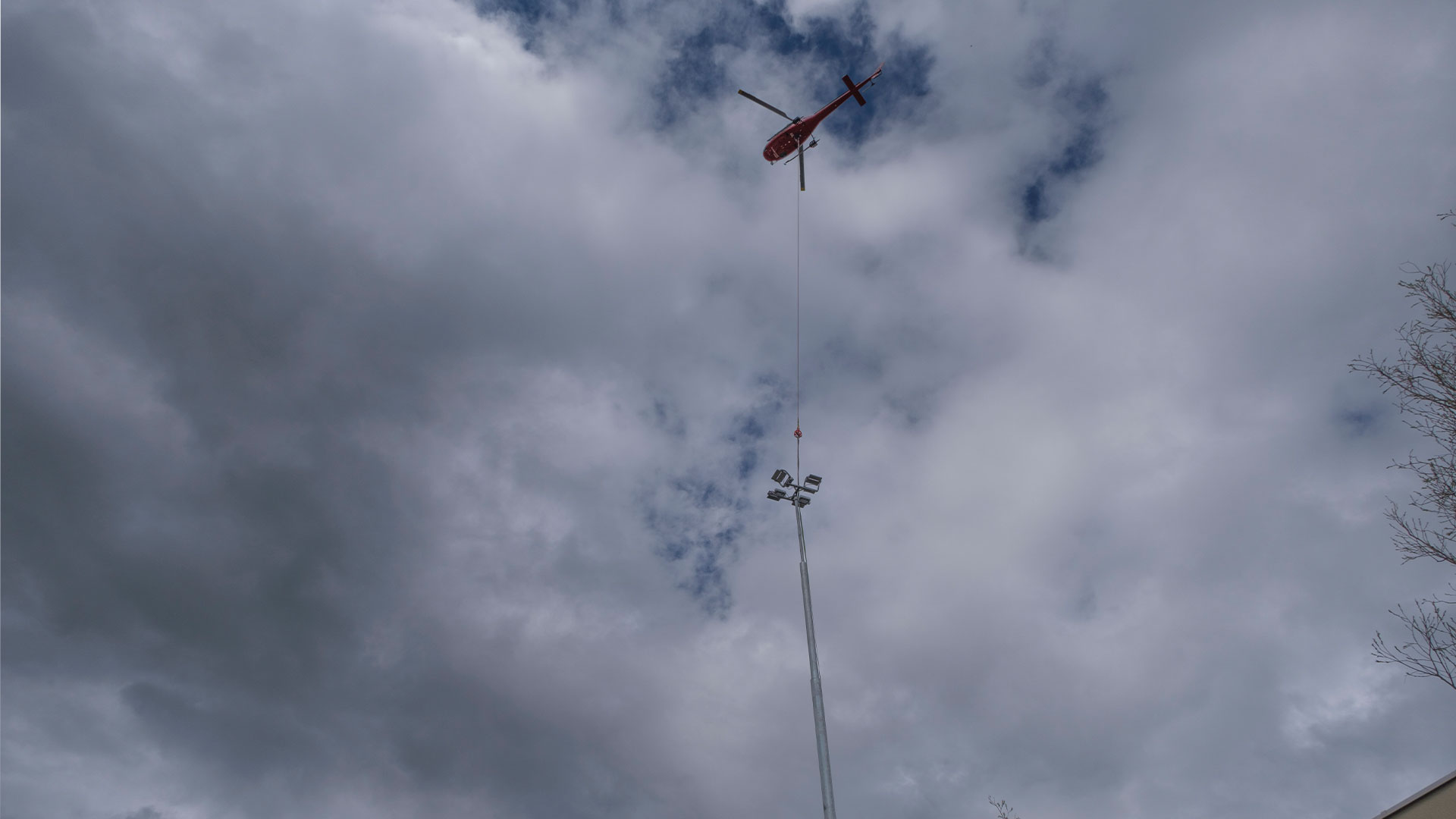

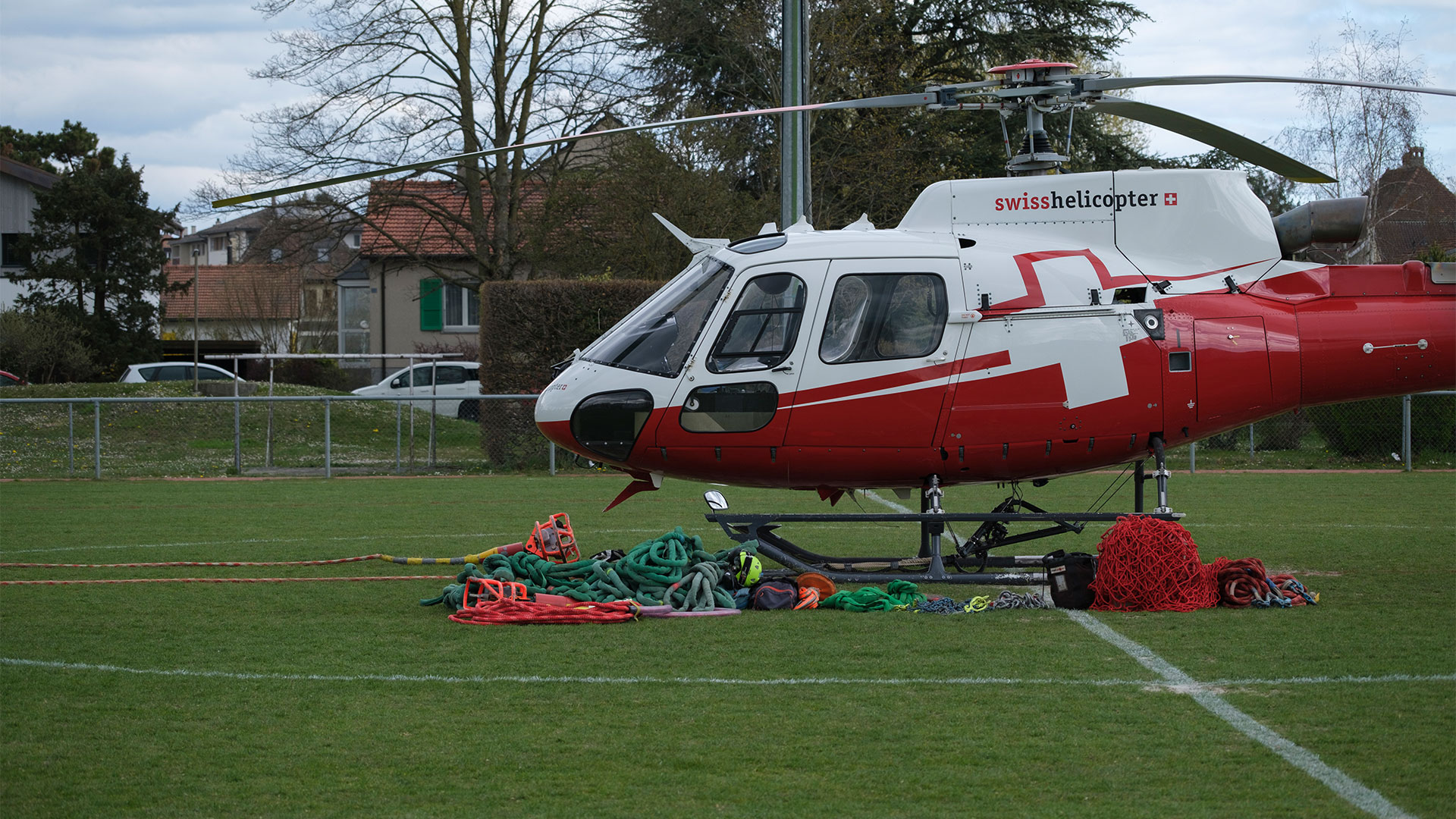

I 5 pali di illuminazione in meno di un’ora – impiego di un elicottero per un montaggio e una realizzazione efficienti

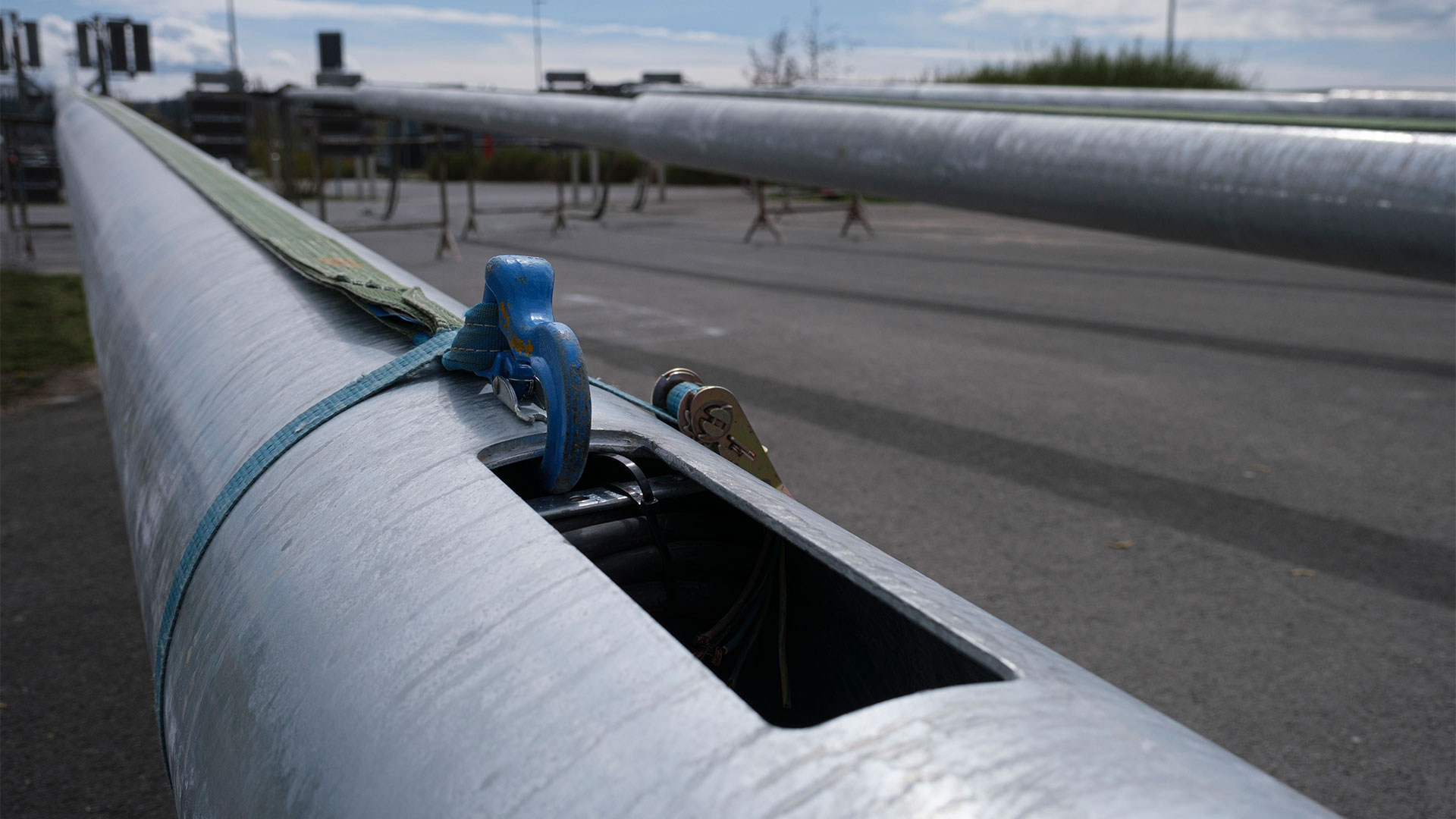

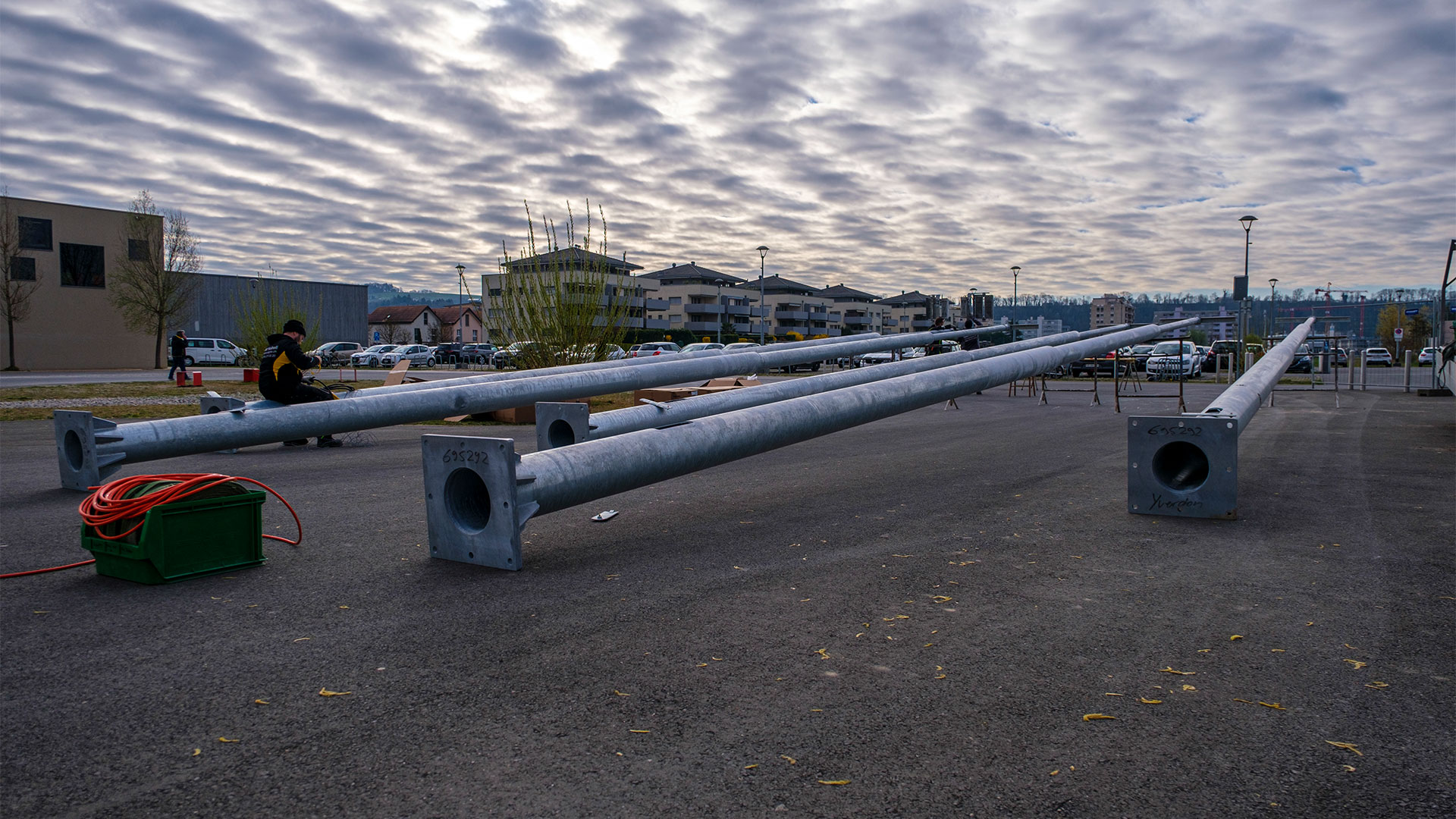

L’installazione della nuova illuminazione ha richiesto più lavoro di quanto si pensi. Affinché il giorno dell’installazione tutto potesse svolgersi nel migliore dei modi, EM Luce ha dovuto coordinare e realizzare diversi lavori. In una prima fase sono state colate nuove fondamenta, quindi sono stati smontati i vecchi pali e i vecchi dispositivi di illuminazione e poi sostituiti con il nuovo impianto. Lo spettacolare montaggio dei pali è stato realizzato da un elicottero. Durante l’operazione è stato necessario garantire in ogni momento la massima funzionalità e sicurezza. Il tutto è durato appena un’ora – il vecchio impianto era sparito e, al suo posto, c’era la nuova illuminazione. La messa in funzione è stata effettuata da Sedelec SA, che ha realizzato un accesso cablato separato a ciascun palo per agevolare la manutenzione. Le lampade compatibili con il protocollo DALI vengono accese e spente in modalità centralizzata tramite bus KNX.

Un unico referente per tutte le persone coinvolte e una soluzione chiavi in mano

Jorge Gaspar ha coordinato tutte le fasi di lavoro e, nella sua funzione di consulente illuminotecnico EM, ha svolto il ruolo di referente per tutte le persone coinvolte nel progetto. Insieme a David Mooser, responsabile di progetto di Sedelec SA, ha chiarito le esigenze e le richieste del Comune. In base alle informazioni raccolte, gli esperti di illuminazione di EM si sono occupati della progettazione illuminotecnica e hanno elaborato una proposta di soluzione adatta. EM Luce ha fornito le informazioni per i muratori per la realizzazione delle fondamenta, ha organizzato la fornitura tempestiva di tutto il materiale illuminotecnico e d’installazione, ha eseguito il premontaggio delle lampade sui pali, ha coordinato l’intervento dell’elicottero e ha fornito assistenza agli elettricisti per il collegamento dell’impianto. Il protocollo finale, compresa la misurazione dell’illuminamento per l’illuminazione regolamentare del campo da calcio in base alle prescrizioni dell’Associazione Svizzera di Football, è stato dunque una pura formalità.

«Grazie alla soluzione sostenibile e chiavi in mano di EM, sono riuscito a convincere il Comune di Yverdon-les-Bains della validità di questo progetto», queste le testuali parole di David Mooser.

Ampliamento delle competenze per l’azienda di installazioni elettriche

Per EM Luce, la collaborazione con l’installatore elettricista è una condizione imprescindibile per il successo del progetto. Il responsabile di progetto David Mooser è molto soddisfatto della collaborazione semplice e continuativa con EM: «Jorge è sempre disponibile, risponde rapidamente e con competenza. Mi offre soluzioni e alleggerisce il mio carico di lavoro.»

Entrambi sono esperti nella rispettiva professione e imparano continuamente l’uno dall’altro. «Jorge ed io abbiamo già realizzato diversi progetti insieme, sempre con ottimi risultati. L’illuminazione di un campo sportivo ha rappresentato per me la prima esperienza di questo tipo e sono felice di poter ora offrire consulenza ai miei clienti anche in questo ambito.»
