Sostituire i tubi fluorescenti con i LED: Di cosa occorre tener conto
Dai tubi fluorescenti ai LED
I tubi LED rappresentano un’alternativa efficiente dal punto di vista energetico rispetto ai tubi fluorescenti. A seconda dell’applicazione, rendono possibili risparmi di energia dal 40 al 65% rispetto alle lampade fluorescenti tradizionali. In virtù delle notevoli potenzialità di risparmio energetico e dei costi di acquisto relativamente contenuti, l’ammortamento dei tubi LED avviene generalmente in tempi rapidissimi.
Esistono tubi LED che sostituiscono gli elementi luminosi T5 e T8 da installare nelle lampade già esistenti. Scoprite di più su come cambiare le lampade in modo sicuro e sui fattori di cui tener conto per la sostituzione degli elementi.
EM.Conoscenza
Guida per esperti alla sostituzione delle sorgenti luminose convenzionali
Sfide tecniche, soluzioni e fatti interessanti da scaricare in formato PDF.
![La fine delle lampade fluorescenti](/medias/sys_master/root/h2b/h9e/14101302837278/20220930-fl-leitfaden-cover-it.jpg)
Vantaggi del passaggio dai tubi fluorescenti ai LED
- Potenza minore (W) con riduzione del consumo energetico (kWh)
- Efficienza maggiore (lm/W)
- Durata maggiore
- Costi di manutenzione inferiori
- Luce immediata al 100 %
- Niente sfarfallio o ronzio
- Potenza e flusso luminoso non sono influenzati dalla temperatura ambiente
- Assenza di mercurio
Scegliete la lampada idonea in base al reattore
Reattore elettronico (senza starter):
tubi LED per reattori elettronici
- Verificare la compatibilità tra tubi LED e reattore prima di sostituire le lampade.
Reattore convenzionale (con starter):
tubi LED per KVG/VVG
- Nei tubi LED per KVG/VVG lo starter deve essere sostituito con l’apposito starter di ricambio fornito in dotazione, onde evitare danneggiamenti.
Tener conto dell’età del reattore in rapporto alla durata.
1.
Verificare versione RE
![efg-1.jpg](/medias/sys_master/root/h1d/h7c/13688115920926/efg-1.jpg)
2.
Verificare la compatibilità RE su e-m.info/436
![egf-2.jpg](/medias/sys_master/root/h18/h4a/13688115986462/egf-2.jpg)
3.
Disattivare l’alimentazione di tensione
![efg-3.jpg](/medias/sys_master/root/hda/h1e/13688116379678/efg-3.jpg)
4.
Rimuovere la lampada fluor
![efg-4.jpg](/medias/sys_master/root/h53/h6d/13688116445214/efg-4.jpg)
5.
Inserire i tubi LED con l’apertura per la luce verso il basso
![efg-5.jpg](/medias/sys_master/root/h31/h2b/13688116248606/efg-5.jpg)
6.
Attivare l’alimentazione di tensione
![efg-6.jpg](/medias/sys_master/root/h0a/hff/13688116314142/efg-6.jpg)
1.
Disattivare l’alimentazione di tensione
![kvg-1.jpg](/medias/sys_master/root/h0d/h11/13688116510750/kvg-1.jpg)
2.
Rimuovere la lampada fluor
![kvg-2.jpg](/medias/sys_master/root/h47/h23/13688116576286/kvg-2.jpg)
3.
Rimuovere lo starter
![kvg-3.jpg](/medias/sys_master/root/hc5/ha2/13688116641822/kvg-3.jpg)
4.
Inserire il finto starter
![kvg-4.jpg](/medias/sys_master/root/haa/hc1/13688116707358/kvg-4.jpg)
5.
Inserire i tubi LED con l’apertura per la luce verso il basso
![kvg-5.jpg](/medias/sys_master/root/hd1/hec/13688116772894/kvg-5.jpg)
6.
Attivare l’alimentazione di tensione
![kvg-6.jpg](/medias/sys_master/root/h4d/haa/13688116838430/kvg-6.jpg)
Correnti di inserzione elevate nei tubi LED
I reattori elettronici e gli alimentatori a commutazione sono dotati di condensatori come soppressori di disturbi e accumulatori di energia. Tali condensatori sono responsabili delle correnti d’inserzione elevate nei tubi LED.
Nei primi microsecondi di attivazione di un condensatore completamente scarico si può generare una corrente simile a un cortocircuito.
Se si accendono contemporaneamente più unità di illuminazione di dimensioni consistenti, la corrente d’inserzione aumenta e comporta un carico aggiuntivo sul contatto del relè. Pertanto, in presenza di un numero consistente di tubi LED all’interno di un circuito di commutazione, assicurarsi che interruttori, relè e dispositivi di protezione siano adeguatamente dimensionati.

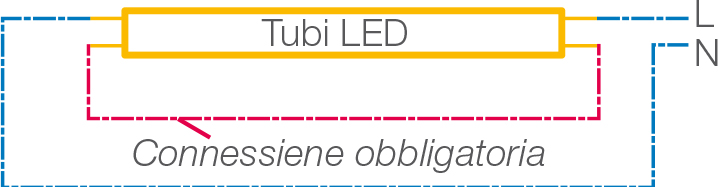

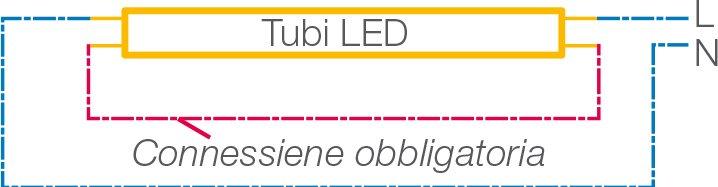

Regolamento ESTI su cablaggio diretto
In caso di ricablaggio occorre seguire questo schema.
Qualsiasi altro tipo di cablaggio è vietato in Svizzera.
Caratteristica della luce
I tubi LED diffondono la luce in modo diverso rispetto ai tubi fluorescenti FL. Il flusso luminoso e la caratteristica di irradiazione differenti influiscono sull’illuminamento, sulla diffusione della luce e sulla relativa uniformità. Accertarsi che venga rispettato l’illuminamento richiesto.

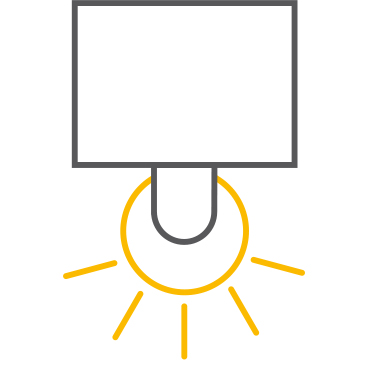

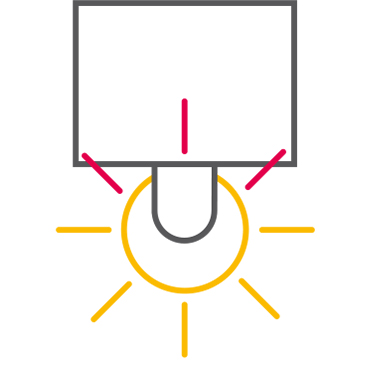

Barra lum. a fascio libero senza riflettore
Lampada fluorescente TL-D:
3.100 lm a 360°
Tubi LED:
1.600 lm a 150°
Risultato previsto:
maggiore illuminamento (lux) rispetto al passato e maggiore efficienza (lm/W)

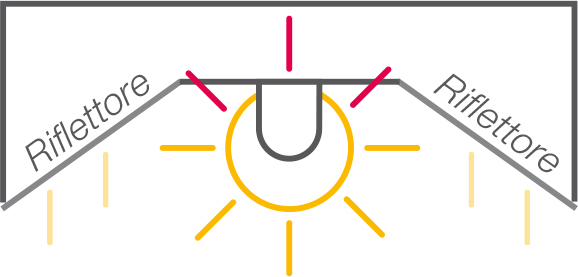

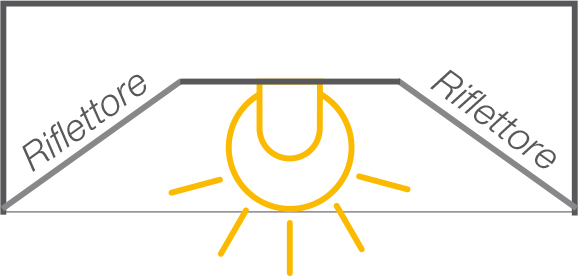

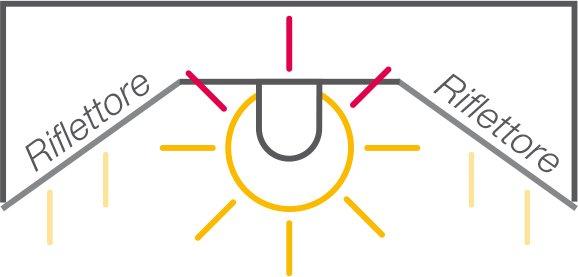

Lampada con riflettore
T8 fluorescenti:
3.100 lm a 360°

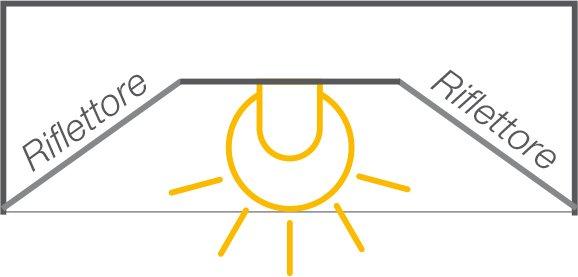

Tubi LED:
1.600 lm a 140°
Risultato previsto:
minore illuminamento (lux) rispetto al passato e maggiore efficienza (lm/W)
In sintesi
- Selezionare i tubi LED idonei in base al tipo di reattore
- Fino al 65% di risparmio energetico con tubi LED rispetto ai tubi fluorescenti
- Efficienza elevata fino a 170 lm/W
- Durata fino a 5 volte maggiore (70000 h)
- Accertarsi che l’illuminamento sia sufficiente e la diffusione della luce idonea
- I tubi LED non raggiungono il grado di efficacia di un sistema LED completo: per una soluzione a lungo termine e duratura con luce ottimale consigliamo di installare una nuova lampada LED
- Se si eseguono modifiche alla lampada, la garanzia del produttore decade
![Led-light-750x500.jpg](/medias/sys_master/root/h86/h41/13688114905118/Led-light-750x500.jpg)
Conclusione
Sostituire le sorgenti luminose convenzionali con i LED è vantaggioso in linea di principio, tuttavia occorre verificare caso per caso.
Negli impianti più grandi e complessi è consigliabile sostituire completamente le lampade con una nuova progettazione per ottenere condizioni ottimali della luce.
